Qual o campo de visão de uma câmera de segurança?

O campo de visão (FoV) de uma câmera de segurança é uma das principais características a serem observadas detalhadamente para a escolha do equipamento e do posicionamento conforme suas necessidades de vigilância. Compreendê-lo é fundamental, pois ele é influenciado por diferentes tipos de lentes e resoluções, podendo ajudar a otimizar a segurança de qualquer ambiente — seja residencial, comercial ou industrial.

O que é campo de visão (FoV) e fatores que o afetam

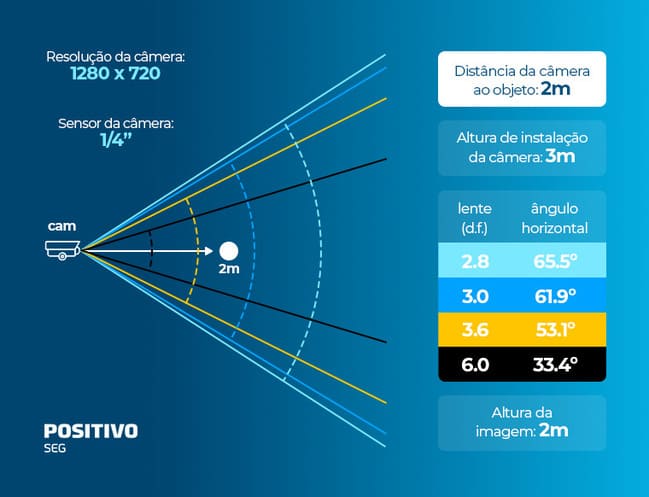

O campo de visão é a “área visível” através da lente da câmera. Esse parâmetro é influenciado por diversos fatores, como a distância focal da lente, o tamanho do sensor e a resolução da câmera.

Uma lente com uma distância focal menor proporciona um FoV mais amplo, mas com menos detalhes, enquanto uma lente com uma distância focal maior oferece um campo de visão mais estreito, mas com mais detalhes.

Confira os fatores que alteram como ela é medida:

Distância focal: é a distância entre o centro da lente e o sensor da câmera, medida em milímetros (mm). Lentes com distância focal menor (como 2.8mm) fornecem um FoV mais amplo, ideal para monitorar áreas extensas. Lentes com distância focal maior (como 12mm) fornecem um FoV mais estreito e são ideais para capturar detalhes específicos.

Tamanho do sensor: o tamanho do sensor da câmera (medido em frações de polegadas, como 1/3″ ou 1/4″) também afeta o FoV. Sensores maiores capturam mais luz e geralmente oferecem uma qualidade de imagem superior, além de um campo de visão mais amplo.

Resolução da câmera: a resolução da câmera (medida em megapixels, como 2MP, 4MP, etc.) define a quantidade de detalhes que a câmera pode capturar. Uma resolução mais alta permite maior clareza e detalhamento, especialmente importante ao usar zoom digital.

Tipo de lente: existem lentes fixas e varifocais. Lentes fixas têm um FoV constante e são mais econômicas. Lentes varifocais permitem ajuste manual ou motorizado da distância focal, oferecendo flexibilidade para diferentes cenários de vigilância.

Aplicações práticas: por exemplo, áreas externas amplas podem se beneficiar de lentes com FoV amplo, enquanto áreas que exigem monitoramento detalhado, como caixas de supermercados, podem necessitar de lentes com maior distância focal e resolução.

Qual campo de visão (FoV) é melhor para cada ambiente?

Um FoV amplo é excelente para cobrir grandes áreas com menos câmeras, reduzindo custos e simplificando a instalação. Por outro lado, um FoV estreito é vital para capturar detalhes essenciais, aumentando a precisão e a eficácia na identificação de incidentes.

Por isso, entender quando usar um FoV grande ou baixo pode otimizar a segurança e eficiência do seu sistema de vigilância. Vamos lá?

FoV grande

Características:

• Lente com distância focal menor (ex: 2.8mm): proporciona um campo de visão mais amplo.
• Ideal para cobrir grandes áreas: um FoV amplo permite monitorar vastas áreas com uma única câmera.
• Menos detalhamento: objetos e pessoas aparecem menores e menos detalhados.

Ambientes:

• Estacionamentos: monitorar grandes áreas de estacionamento com menos câmeras.
• Áreas de entrada: capturar uma visão ampla das entradas de edifícios, verificando quem entra e sai.
• Lojas de varejo: monitorar toda a área de vendas, observando o comportamento dos clientes e possíveis furtos.
• Saguões e áreas de recepção: permitir uma visão completa e contínua das áreas de recepção, capturando atividades em uma única imagem ampla.

Exemplo de uso:

• Câmera bullet 2MP com lente 2.8mm: com um FoV horizontal de 106,7°, funciona muito bem para monitorar grandes estacionamentos ou áreas externas de prédios.

FoV baixo

Características:

• Lente com distância focal maior (ex: 12mm): proporciona um campo de visão mais estreito.
• Boa para capturar detalhes específicos: um FoV estreito permite identificar rostos, placas de veículos e outros detalhes importantes.
• Maior detalhamento: objetos e pessoas aparecem maiores e mais detalhados.

Ambientes:

• Caixas de supermercados: capturar detalhes precisos das transações e identificar possíveis fraudes.
• Entradas e saídas específicas: monitorar de perto portas de acesso restrito ou áreas sensíveis.
• Corredores e áreas internas: focar em atividades dentro de corredores de escritórios ou escolas, garantindo segurança em áreas de passagem.

Exemplo de uso:

• Câmera PTZ Dome 2MP com lente 5~125mm: com zoom óptico de 25x, ajustável para focar em detalhes específicos, como placas de veículos em estacionamentos ou rostos em entradas de edifícios.

Como medir o Campo de Visão (FoV)?

Como vimos, o FoV é a área visível através da lente da câmera e é influenciado por fatores como a distância focal da lente, o tamanho do sensor e a resolução da câmera. Aqui está um guia passo a passo sobre como medir o FoV:

Passo 1: entenda os conceitos básicos

A distância entre o centro da lente e o sensor da câmera é medida em milímetros (mm) e afeta diretamente o FoV. Distâncias focais menores proporcionam um FoV mais amplo, enquanto distâncias focais maiores oferecem um FoV mais estreito.

Já o tamanho do sensor da câmera, geralmente medido em frações de polegadas (como 1/3″ ou 1/4″), também influencia o FoV. Sensores maiores capturam mais luz e oferecem um campo de visão mais amplo.

Por último, a quantidade de detalhes que a câmera pode capturar, medida em megapixels (MP). Resoluções mais altas permitem maior clareza e detalhamento.

Passo 2: veja as fórmulas para calcular o FoV

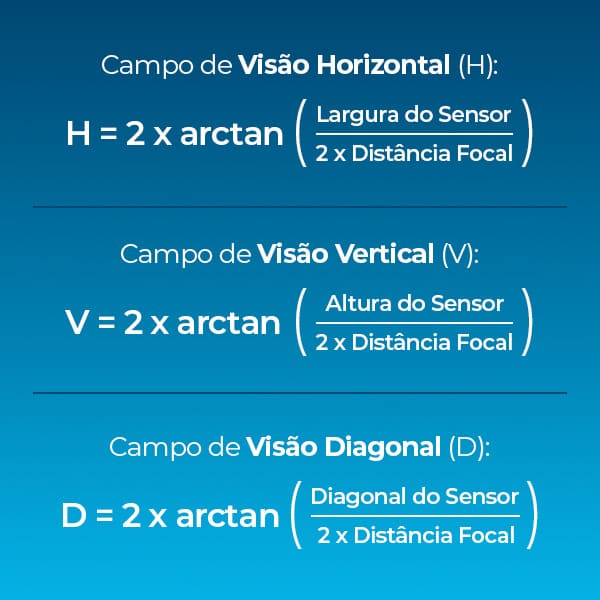

Existem fórmulas matemáticas que podem ser usadas para calcular o FoV horizontal (H), vertical (V) e diagonal (D) de uma câmera:

Para calcular o campo de visão de forma simples, considere os seguintes passos:

Essas fórmulas podem parecer complexas, mas a ideia principal é que o campo de visão depende da proporção entre o tamanho do sensor e a distância focal da lente. Por isso, geralmente pulamos direto para o passo 3.

Passo 3: utilize ferramentas de software

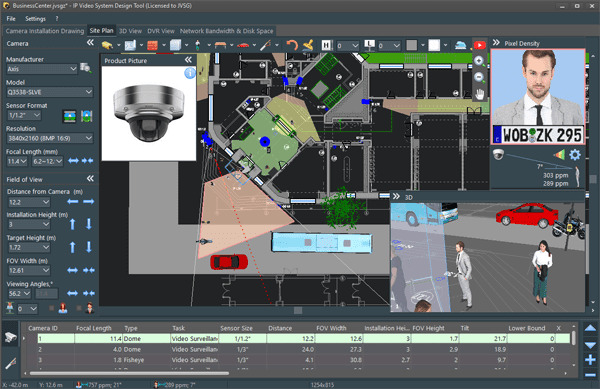

Ferramentas de software específicas para design de sistemas de CFTV podem simplificar o processo de medição do FoV. Essas ferramentas permitem inserir os parâmetros da câmera (distância focal, tamanho do sensor, resolução) e fornecem uma visualização gráfica do FoV. Um exemplo de software popular é o IP Video System Design Tool.

Passo 4: realize testes práticos

Além dos cálculos teóricos, é importante realizar testes práticos no local onde as câmeras serão instaladas. Configure a câmera na posição desejada e ajuste a lente conforme necessário para garantir que o FoV cubra toda a área de interesse. Utilize marcadores visuais ou objetos conhecidos para verificar a cobertura e a qualidade da imagem.

Passo 5: ajuste e otimize

Depois de medir o FoV e realizar testes práticos, ajuste a posição da câmera e a configuração da lente para otimizar a cobertura. Considere fatores como iluminação, obstáculos e a necessidade de detalhes específicos ao ajustar o FoV.

Dicas para posicionar as câmeras de segurança

1. Faça uma análise de risco: identifique os pontos críticos e de maior vulnerabilidade da área a ser monitorada.
2. Escolha a altura correta: posicione as câmeras a uma altura que evite vandalismo e garanta um bom campo de visão.
3. Posicione corretamente em áreas externas: proteja as câmeras de intempéries e posicione-as longe da luz direta do sol.
4. Posicione corretamente em ambientes internos: fique atento à iluminação e evite obstruções que possam interferir na captura de imagens.
5. Cuidados com a iluminação: tenha uma iluminação adequada para evitar “clarões” e áreas sombreadas nas imagens.

Modelos recomendados da PositivoSEG

A PositivoSEG oferece uma ampla gama de câmeras de segurança, cada uma com diferentes especificações de campo de visão (FoV) para atender a diversas necessidades de monitoramento.

A tabela abaixo apresenta as especificações de campo de visão (FoV) para os modelos de câmeras analógicas e IP:

Benefícios das câmeras PositivoSEG

• Alta resolução: câmeras variando de 1MP a 5MP e até 4K, garantindo imagens nítidas e detalhadas.
• Proteção e durabilidade: modelos com proteção IP67 e IP66, alguns até com resistência a vandalismo IK10.
• Tecnologia avançada: recursos como inteligência artificial, captação de áudio, PoE, e IR inteligente para visão noturna aprimorada.
• Flexibilidade: lentes varifocais e PTZ em modelos para ajuste do campo de visão conforme necessário.

Suporte técnico e capacitação

Para facilitar a instalação e configuração das câmeras de segurança, a PositivoSEG oferece suporte técnico especializado para os lojistas e uma variedade de ferramentas online para calcular o campo de visão. Além disso, a PositivoSEG possui um portal de relacionamento e um programa de capacitação certificado, permitindo que a sua equipe de instalação obtenha o máximo de sua solução de segurança.

Para mais informações, consulte o catálogo da PositivoSEG e entre em contato com o suporte técnico através do site oficial.
